IDA® Infraschall Detektionssystem

In der Wintersaison 2023/24 wurden mehr als
1500 Lawinen an IDA® Standorten weltweit detektiert

IDA® detektiert Lawinen kontinuierlich – aus jeder Richtung, bei jeder Witterung. Diese Information ist äusserst hilfreich, um eine Übersicht über die gesamte Lawinensituation zu erhalten, insbesondere bei keinen Sichtverhältnissen.

Infraschall Übersicht

IDA® ermöglicht die Darstellung der Lawinenaktivität in einem grossräumigen Gebiet über einen Radius von ca. 3 – 5 km. Wichtige Daten über natürliche wie künstlich ausgelöste Lawinen werden direkt an den zuständigen Lawinendienst weitergeleitet.

Infraschall

Wie IDA® im Goms funktioniert....

Infraschall Goms

Die gesamte Infrastruktur im Goms wird durch 4x IDA® Installationen im Zusammenspiel mit einer GINA®, 8x Wyssen Lawinen-Sprengmasten LS12-5 und einem Sicherheitskonzept von Geoformer igp AG, welches komplett ins WAC.3® Cockpit und RiskEval integriert ist, gesichert. Das Gomser Lawinendetektionsnetzwerk verzeichnete so in der Wintersaison 2020/21:

Dank der flächiger Lawinendetektion und dem vollintegriertem Sicherheitskonzept wurden die Sperrmassnahmen um ein Vielfaches optimiert.

Technologie

Das IDA® System besteht aus 4 -5 Infraschall-Sensoren, welche sternförming um die Zentrale angelegt sind. Die Stromversorgung erfolgt autonom via Solarzellen oder Batterie oder die Sensoren können ans Stromnetz angeschlossen werden. Die detektierten Messungen werden in “Echzeit” zum Server zur Datenverarbeitung und für die automatische Benachrichtigung (SMS, E-Mail, Publikationen in Datenbanken) weitergeleitet. Infraschall Wellen sind niedrige(<20 Hz) Frequenzwellen (Druckschwankungen), welche eine Geschwindigkeit von 340 m/s erreichen. Die Schallwellen bewegen sich innerhalb eines sehr schmalen Frequenzbandes (0.001 Hz – 20 Hz), welches für das menschliche Ohr nicht wahrnehmbar ist. Die Ausbreitung der Infraschallwelle in der Luft ist sehr gut und hat wenig Dämpfung (z.B. im Vergleich zu seismischen Wellen). Die Infraschall Technologie wird verbreitet für die Detektion von Naturphänomenen wie Vulkanausbrüche oder bei nuklearen Explosionen verwendet. Die Daten werden auf der Webplattform WAC.3® dargestellt, welche u.a alle erfassten Lawinen über eine ganze Wintersaison veranschaulicht.

Infraschall

Technische Daten

IDA® Spezifikationen Beschreibung
Funktionsprinzip Lawinen erzeugen Infraschall Wellen unter 20 Hz (für Menschen nicht hörbar), welche über weite Distanzen messbar sind.
Eingestellte Filter und Algorithmen können Lawinenniedergänge von anderen Infraschallwellen unterscheiden.

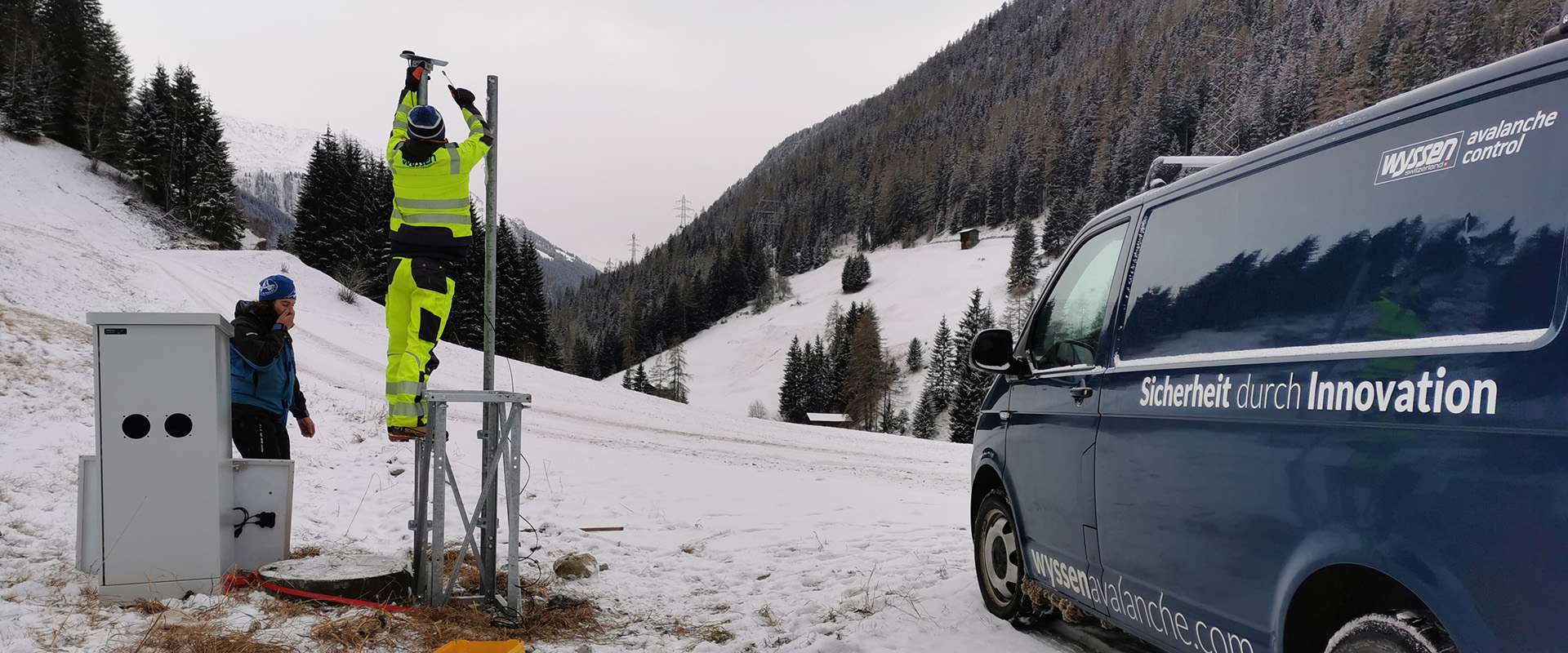

Aufbau 4 -5 Sensoren werden sternförmig mit einem Abstand von ca. 100 m installiert. Die Sensoren sind über Kabel mit einem zentralen Rechner verbunden von wo die Daten auf einen Server zur Auswertung übermittelt werden.
Reichweite bis zu 3 – 5 km für mittlere Lawinen (Grösse 2.5) oder grösser
Öffnungswinkel 360°
Kommunikation Mobilfunk
Darstellung voll integriert in das Wyssen Avalanche Control Center WAC.3®
Stromversorgung Netz oder Brennstoffzelle
