Wyssen Lawinen-Sprengmast LS12-5 und LS24-5

Zuverlässig, wirkungsvoll, sicher und einfach, der Wyssen Lawinen-Sprengmast LS12-5 und LS24-5
Previous slide
Next slide

Zahlen der Wintersaison 2023/24

kontrollierte Lawinensprengungen
0
aller Sprengungen mit der 2K® Ladung
0

Aufbau und Funktion

Der Wyssen Lawinen-Sprengmast dient zur vorbeugenden kontrollierten Auslösung von Lawinen mittels ferngesteuerter Sprengung. Zur Auslösung einer Lawine wird mittels WAC.3® von der Kommandozentrale ein codierter Befehl an die Steuerung des Magazinkastens zum Einleiten der Sprengung gegeben. Der Magazinkasten enthält beim LS12-5 bis zu 12 vorbereitete Ladungen oder 12 Wyssen 2K® Ladungen und beim LS24-5 bis zu 24 Wyssen 2K® Ladungen, welche ferngesteuert einzeln abgeworfen werden können. Durch das Herabfallen der Ladung werden zwei Reisszünder gezogen und die Detonation nach einer Zeitverzögerung ausgelöst. Die Ladung bleibt bis zur Detonation ca. 2-3 Meter über der Schneeoberfläche an einer Leine hängen, welche nach der Sprengung automatisch abgeworfen wird. Zum Nachladen von Ladungen wird der ganze Magazinkasten per Hubschrauber vom Mast abgehoben und zu einem Stationsgebäude bzw. Lager gebracht.

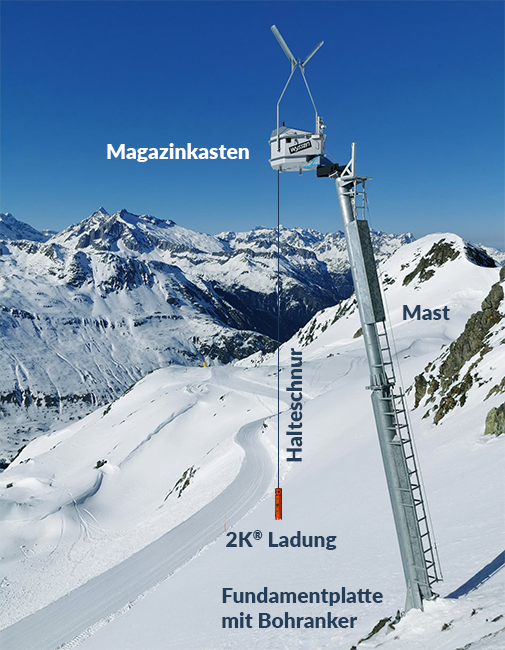

LS12-5

Sprengmast

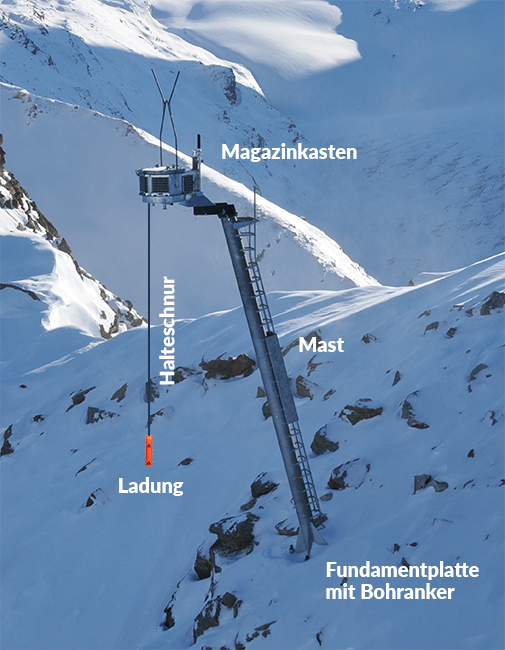

LS24-5

Sprengmast LS24-5

Hier geht’s zum Produktdatenblatt und der Fundationsanleitung:

Magazinkasten

Am Magazinkasten sind aussen die Solarpanels, die Antenne und eine Blitzlampe angebracht. Im Inneren befinden sich geschützt vor Wind und Wetter die Abwurfmechanik, Elektronik sowie 12 respektive 24 vorbereitete Ladungen. Dank dem kompakten Design, wird eine maximale Systemzuverlässigkeit erreicht.

LS12-5

Sprengmast Innenansicht

LS24-5

ls24_magazinkasten

Magazinkasten mit Abmessungen

Sprengmast Dimensionen

Innenansicht Magazinkasten

LS12-5

LS24-5

Ladung 07

Die Sprengladung besteht aus zwei orangen Halbschalen mit vormontierten Schlagbolzenzündern, welche mit 4-5 kg Sprengstoff bestückt werden. Die Ladungen werden durch den Betreiber vor Ort zusammengebaut. Wir liefern die Ladungsbehälter sowie den Leinensack mit der Halteleine (6.5 m). Der Sprengstoff sowie alle weiteren pyrotechnischen Elemente werden vom Kunden bei den entsprechenden Lieferanten direkt bezogen.
Verwendung nur mit LS12-5 und LS6-5.

Sprengmast Ladung 07

Wyssen 2K® Ladung

Im Gegensatz zu herkömmlichen Sprengladungen, wird die Wyssen 2K® Ladung erst im letztmöglichen Augenblick vor der Verwendung zu einem detonationsfähigen Gemisch. Damit ist die Ladung extrem sicher und sehr einfach in der Handhabung. Weitere Vorteile zeigen sich bei Lagerung und Transport. Für alle Magazinkasten der Firma Wyssen einsetzbar.
Sprengmast 2K Ladung

Wirkung

Ferngesteuert einen leistungsfähigen Sprengstoff zum richtigen Zeitpunkt am richtigen Ort zur Detonation zu bringen, bringt den grössten Erfolg zur kontrollierten Lawinenauslösung.

Aus Betreibersicht muss eine Sprenganlage höchst zuverlässig und wirkungsvoll sowie einfach in der Bedienung und Wartung sein. Die Installation im hochalpinen Gelände muss so einfach wie möglich und der Eingriff in dieser empfindlichen Umwelt schonend sein. Die Wyssen Lawinen-Sprengmasten erfüllen diese Anforderungen auf optimale Weise.

Kleinstes Restrisiko dank grösstem Wirkungsbereich

Höchste Wirtschaftlichkeit

Maximale Zuverlässigkeit

Höchste Sicherheit für das Bedienungspersonal

Reduzierte Sperrzeiten dank schneller Auslösung, rund um die Uhr bei jeder Witterung

Sehr umweltschonend dank kleinstem Eingriff in der Natur

Funktionsprinzip Sprengmast

Sprengmast Funktionsprinzip

Sprengmast Sprengmast Sprengmast Sprengmast Sprengmast Sprengmast

Technische Daten

ALLGEMEINES LS12-5 LS24-5
Gewicht Magazinkasten komplett inkl. Ladungen 530 kg 540 kg
Abmessungen Magazinkasten (l x b x h) 1600 x 1050 x 1200 mm 1830 x 1360 x 1300 mm
Abmessungen Mast (h) 10 m / 12 m
Neigung Mast 15° hangabwärts
Beladung
Anzahl Ladungen pro Abwurfgerät bis zu 12 Stk. 24 Stk.
Sprengstoff pro Ladung max. 5 kg 4.2 kg
Mechanik am Magazinkasten
Antrieb Gleichstrommotor
Zeit zur Verdrehung um eine Position ca. 13 s ca. 16 s
Energieversorgung
Batterie im Magazinkasten gespiesen von Solarpanel 12V

Alles auf einer Plattform

Die neueste Softwaregeneration mit entsprechender Steuerungshardware zur Bedienung, Überwachung und Datenarchivierung der Wyssen Lawinensprengmasten, Detektionssystemen und Wetterstationen.
Previous slide
Next slide

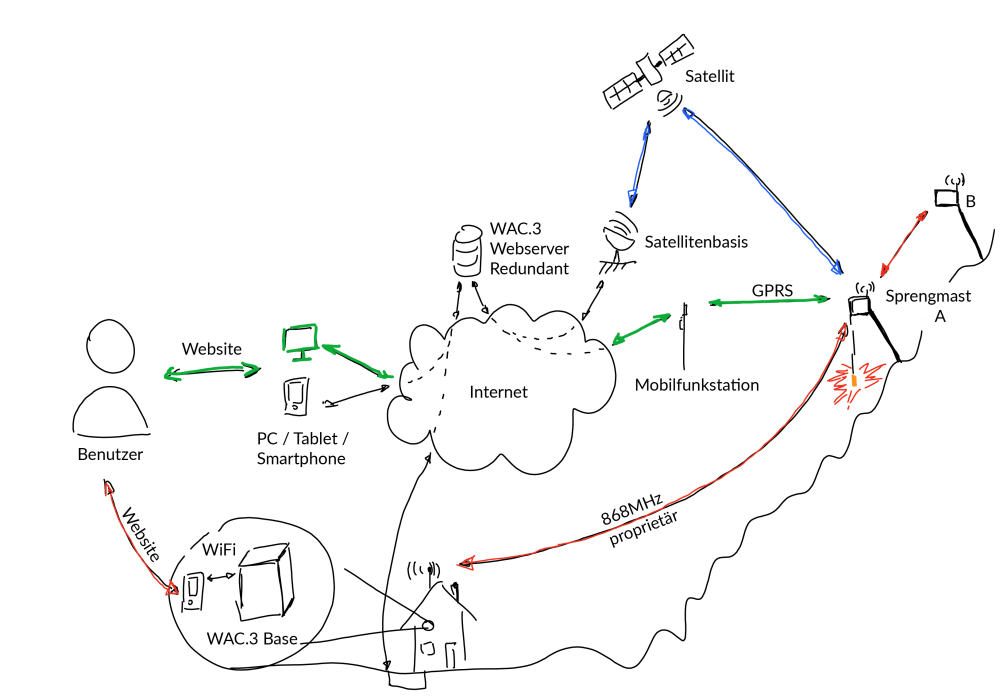

Video zur operationellen Lawinenkontrolle mit WAC.3®:

Vorteile

Umfangreiche Zusatzfunktionen

NEU: das WAC.3® Cockpit

Die Integration aller Technologien, Systeme und Informationen auf einer Plattform.

Transport per Hubschrauber

Der Magazinkasten wird per Hubschrauber auf den Masten im Gelände transportiert. Der Pilot kann dank der Einführungshilfe den Kasten ohne Flughelfer aufsetzen und vom Mast abheben. Der Magazinkasten richtet sich über eine mechanische Vorrichtung automatisch in die korrekte Position. Ein Überwachungssensor stellt die korrekte Position auf dem Masten fest. Dank einer GPS Verifikation sieht der Benutzer in der Bedienungssoftware auch sofort, ob der Kasten auf dem richtigen Masten im Gelände aufgesetzt wurde. Wenn alle Ladungen abgeworfen sind oder nach Saisonschluss keine weiteren Sprengungen mehr nötig werden, wird der Magazinkasten vom Hubschrauber zurückgeholt. Dank der speziellen Wyssen Heliklinke kann der Pilot auch dieses Manöver ohne Flughelfer durchführen.

ls24_mit_heliklinke

Sicherheitsvorschriften

Personal

Für die Bedienung der Anlage und Vorbereitung von Ladungen sind nur offiziell sprengbefugte Personen mit einem dafür gültigen Ausweis und einer entsprechenden Schulung von der Firma Wyssen zugelassen. Weiter ist es sehr wichtig, dass das Bedienungspersonal über die entsprechende Ausbildung und Erfahrung für die Risikobeurteilung, Massnahmenplanung, Massnahmenumsetzung sowie der Abschätzung über Sekundärlawinen und Lawinen die grösser werden können als erwartet, verfügen.

Flugrouten

Die Hubschrauberflugrouten auf denen Magazinkästen von Sprengmasten befördert werden sind so zu wählen, dass vom Lastaufnahmeplatz bis zum Sprengmasten jederzeit in alle Richtungen eine Distanz von mindestens 500m, zu nicht unmittelbar beteiligten Personen eingehalten wird. Das direkte Überfliegen von besiedeltem Gebiet, befahrenen Strassen sowie von Personen besetzten, technischen Anlagen (z.B. Bergbahnen, Bergrestaurants und Relaistationen) sowie befahrenen Skipisten ist verboten.

Transport

Für den Hubschraubertransport mit beladenen Magazinkasten, muss das Hubschrauberunternehmen eine Bewiligung haben. Je nach Land sind die vorgesehen Flugrouten mit beladenem Magazinkasten von der Flugbehörde genehmigen zu lassen.

Lagerung

Bewilligung zur Sprengstofflagerung: Für jeden Maststandort muss durch den Bauherrn eine Genehmigung der zuständigen Behörde für die Sprengstofflagerung während der Einsatzdauer in den Magazinkasten der Sprengmasten angefordert werden.

Grundlagen zur kontrollierten Auslösung

Aus praktischen Erfahrungen und Theorie über die Entstehung von Lawinen im Hochwinter ist bekannt, dass die Wirkung einer Detonation über der Schneedecke zu besten Resultaten bezüglich Restrisiko von unvorhersehbaren Lawinenniedergängen führt. Das verwendete Sprengmittel sollte zu einer hohen Detonations-Geschwindigkeit führen und ein grosses Gasvolumen bei hohem Arbeitsfaktor erreichen. Untersuchungen von umfangreichen Experimenten zeigen, dass Sprengstoffe mit den oben erwähnten Eigenschaften und Ladungspositionen oberhalb der Schneedecke, die grössten Wirkungsradien erreichen. Die nachfolgende Tabelle aus der Mitteilung Nr. 53/1996 vom WSL Institut für Schnee- und Lawinenforschung SLF Davos, zeigt die ungefähren Wirkungsradien bei trockenem Neuschnee von verschiedenen Sprengstoff-Ladungsgrössen in unterschiedlicher Position zur Schneeoberfläche.

Um ein Lawinenanrissgebiet effektiv zu testen und zu sichern, muss die gesamte potentielle Anrissfläche einer zusätzlichen Belastung (z.B. durch eine Detonation) ausgesetzt werden. Dies ist notwenig, weil die Lage der sog. “Hotspots” (Superschwachstellen) im Voraus nicht bekannt ist. Ein akzeptierbares Restrisiko nach den Sprengeinsätzen wird nur erreicht, wenn diese “Hotspots” einer Zusatzbelastung mit genügend hoher Deformationsgeschwindigkeit (= hohe Detonationsgeschwindigkeit) ausgesetzt werden.

Sprengpunkthöhe Ladungsgrösse Radius Anbruchsicherheit Radius Begehungssicherheit
Überschneesprengung (+3 bis 3.5 m) 4 bis 5 kg 120 bis 130 m 70 m
Überschneesprengung (+2 bis 2.5 m) 1.5 bis 2.5 kg 80 bis 90 m 50 m
Überschneesprengung (ca. +1 m) 4 bis 5 kg 80 bis 90 m 50 m
Überschneesprengung (ca. +1 m) 1.5 bis 2.5 kg 60 bis 70 m 35 bis 40 m
Oberflächensprengung 4 bis 5 kg 50 bis 60 m 30 bis 35 m
Oberflächensprengung 1.5 bis 2.5 kg 35 bis 40 m 20 bis 25 m
Sprengung im Schnee (ca. -0.2 m) 4 bis 5 kg 40 m 25 m
Sprengung im Schnee (ca. -0.2 m) 1.5 bis 2.5 kg 25 m 15 m
Sprengung im Schnee (-0.7 m) 1.5 bis 5 kg 10 m 5 bis 10 m
Minenwerfer 12 cm (0 m) 3 kg 40 m
Rak-Rohr 8.3 cm (0 m) 0.7 kg 20 bis 25 m 10 bis 15 m
Minenwerfer 8.1 cm (0 m) 0.6 kg 15 bis 20 m 10 m

Quelle: SLF Mitteilung Nr. 53
