Géophones pour avalanches GINA®

GINA® permet la surveillance de l‘activité avalancheuse dans les zones spécifiques. Le système est un moyen économique de surveiller des zones individuelles et il est entièrement intégré au logiciel Wyssen Avalanche Control Center WAC®.

avalanches ont été détectées par GINA® dans le monde entier au cours de la saison hivernale 2023/24
0
Geophones
Geophones

Principe de fonctionnement

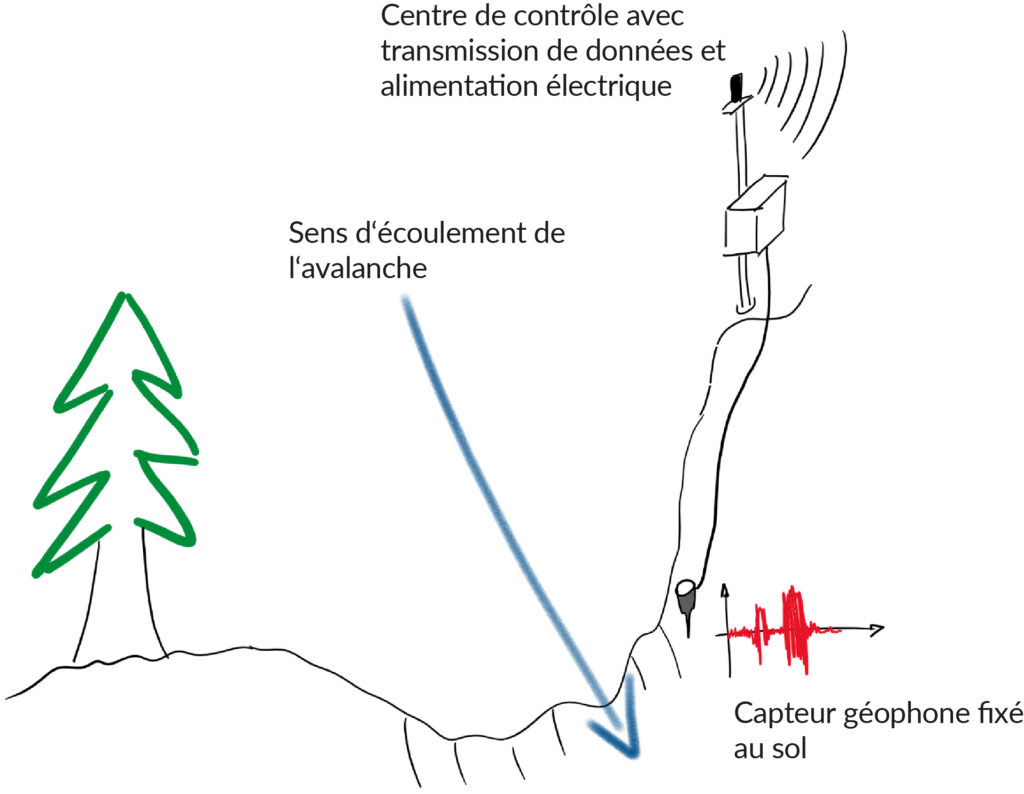

GINA® Geophones in Avalanche enregistre les vibrations du sol générées par une avalanche et permet de détecter aussi bien les avalanches naturelles que celles déclenchées de manière préventive (voir illustration ci-dessous).
GINA® se compose d‘un centre de contrôle et d‘un capteur géophone. Le centre de contrôle est responsable de la transmission des données via les ondes radio et de la communication vers d’autre unités, par exemple ; les feux de circulation connectés, pendant que le capteur enregistre et évalue en continu les vibrations du sol. La batterie est alimentée par un panneau solaire.

Avantages

Installation d’un centre de contrôle GINA® et d‘un panneau solaire sur un arbre

Données techniques

GINA® Spécifications Description
Mesure de Vibrations du sol causées par des avalanches, coulées de débris ou dangers naturels gravitationnels similaires
Résolution et fréquence 24 bits / 80Hz
Angle convert 360°
Installation des capteurs fixés au sol près de la trajectoire d‘écoulement
le centre de contrôle et l‘alimentation hors de la trajectoire d‘écoulement fixés contre un arbre ou avec une fondation
Communication Réseau Téléphonie mobile
Alimentation électrique Panneaux solaire
Nombre de capteurs Le raccordement de plusieurs capteurs redondants est possible au centre de contrôle et à l‘alimentation
Affichage GINA® Geophones in Avalanche est entièrement intégré dans le centre de contrôle Wyssen Avalanche WAC.3®.

Déclenchement local

Le déclenchement MLT/MCT d‘un événement est défini par un ratio entre la moyenne à court terme (MCT) et la moyenne à long terme (MLT). Cela crée une valeur qui permet de reconnaître les événements de toutes tailles, tout en étant insensible aux bruits parasites venant du sol. Dès qu’un évènement a lieu, le système passe du mode économie d‘énergie à sa pleine capacité opérationnelle. Le capteur lui-même ne différencie pas, lors de la mesure, s’il s‘agit d‘une avalanche, d‘une coulée de débris ou d‘un éboulement.

Traitement centralisé

Toutes les données pendant l‘événement sont enregistrées, transmises et évaluées lors du traitement des données sur les serveurs Wyssen. Un algorithme central détermine alors si l‘événement enregistré est une avalanche ou un autre type de secousse ayant activé le système. Enfin, toutes les détections pertinentes pour l‘utilisateur sont illustrées sur le Wyssen Avalanche Control Center WAC.3®. Des alertes configurables par l’utilisateur l’informent des événements pertinents par SMS ou par e-mail.
