Wyssen Mât de déclenchement d‘avalanches LS12-5 et LS24-5
Chiffres de la saison d'hiver 2022/24

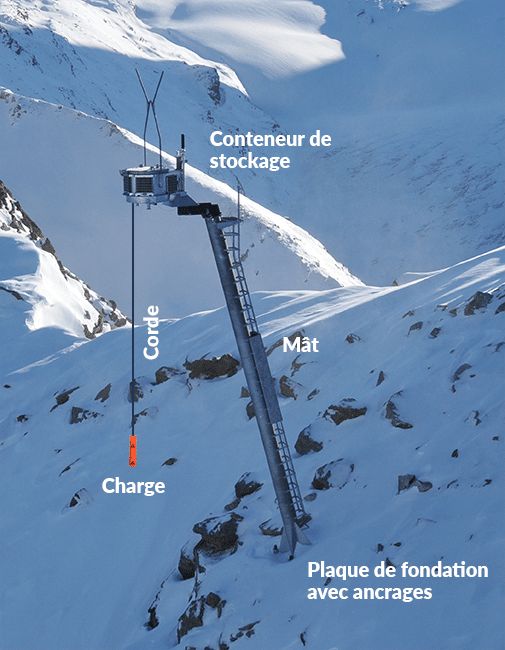

Fonctionnement et Construction
Le mât Wyssen permet un déclenchement préventif et contrôlé des avalanches grâce à son système télécommandé à distance. Pour déclencher une avalanche, un ordre codé est envoyé par le WAC.3® au dispositif de contrôle du conteneur de stockage pour déclencher l‘explosion. Sur le mât LS12-5 le conteneur de stockage contient jusqu‘à 12 charges préparées ou 12 charges Wyssen 2K® et sur le mât LS24-5 jusqu‘à 24 charges Wyssen 2K®, qui peuvent être larguées individuellement à distance. Lorsque la charge explosive est larguée, deux allumeurs sont tirés et allument la mèche de sûreté pour que la détonation ait lieu dans un certain délais. La charge reste suspendue à une corde à environ 2-3 mètres au-dessus de la surface de la neige jusqu‘à la détonation. Dans un second temps, la cordelette est alors entièrement éjectée, dans le but de pouvoir poursuivre les tirs. Pour recharger complètement le conteneur de stockage, celui-ci est désolidarisé de son mât grâce à un hélicoptère et amené vers une place de dépose.

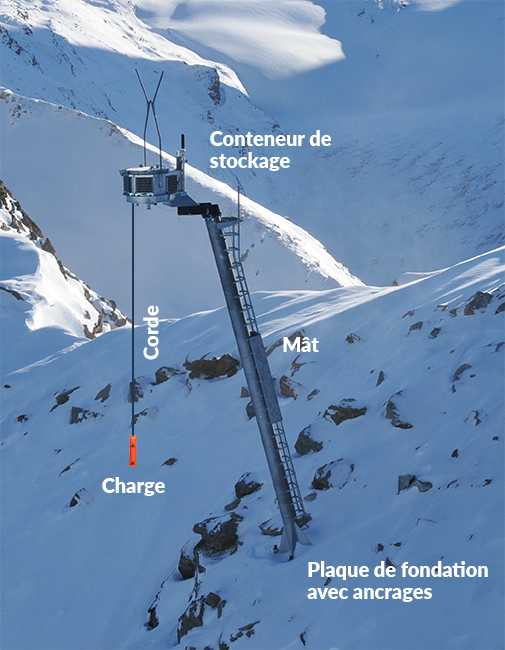

LS12-5

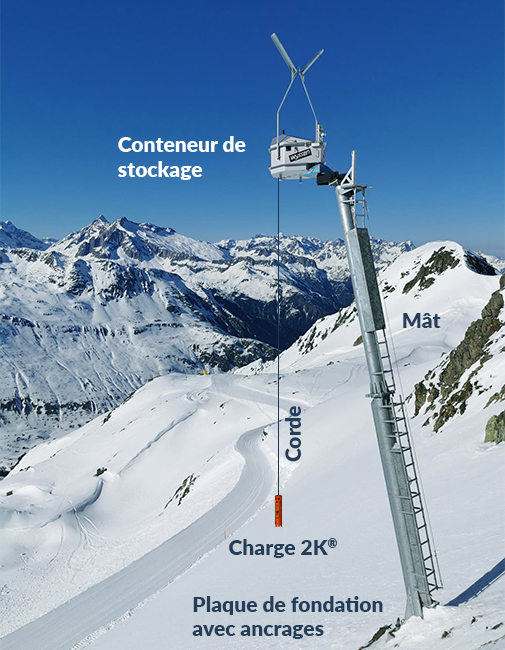

LS24-5
Cliquez ici pour accéder au document du produit et aux instructions de fondation:
Conteneur de stockage
Les panneaux solaires, l‘antenne et une lampe clignotante sont fixés à l‘extérieur du conteneur. À l‘intérieur se trouvent le système électronique, le mécanisme de largage ainsi que 12 ou 24 charges explosives amorcées. Ils sont ainsi à l‘abri des éléments météorologiques. Grâce à une conception ingénieuse, une très bonne fiabilité du système est atteinte.
LS12-5
LS24-5

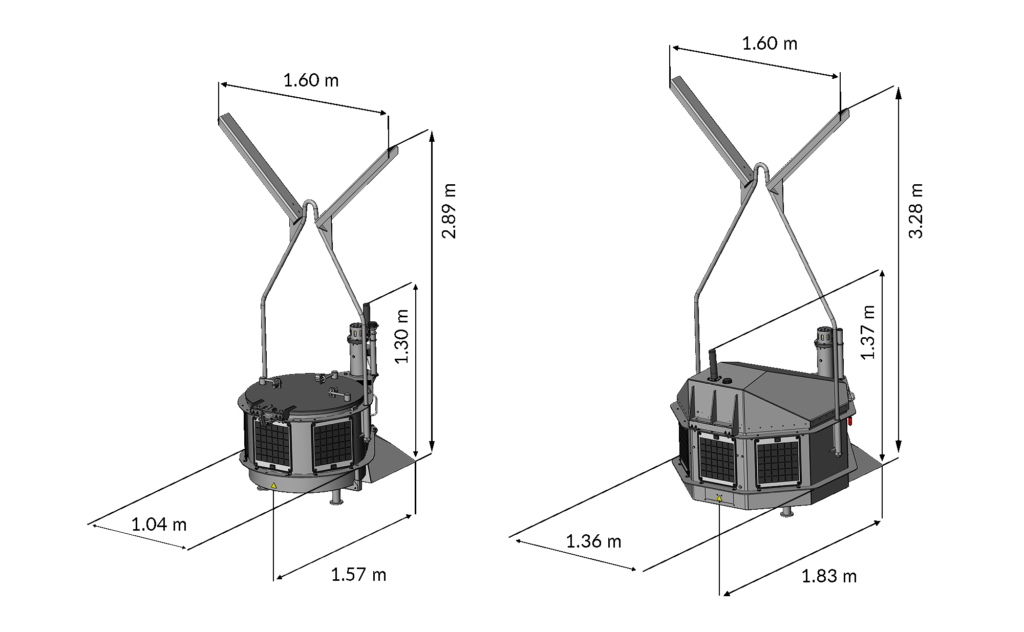

Conteneur de stockage avec dimensions

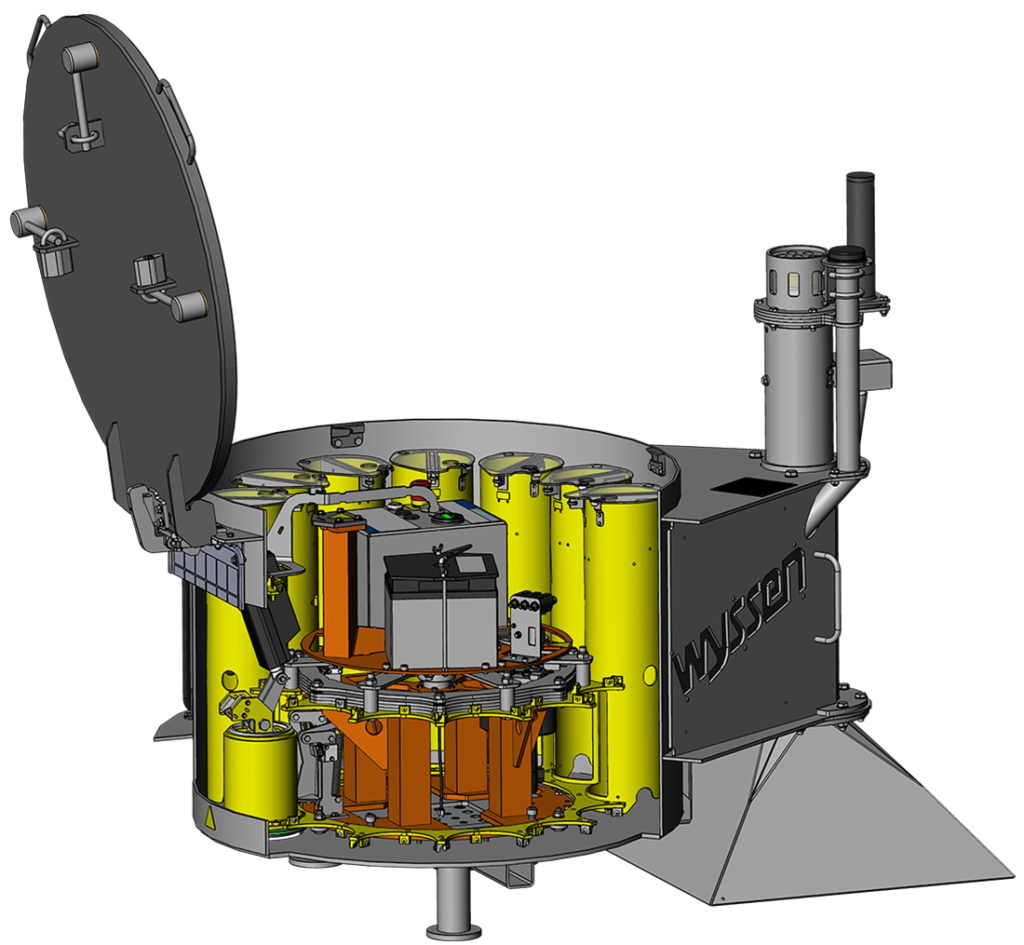

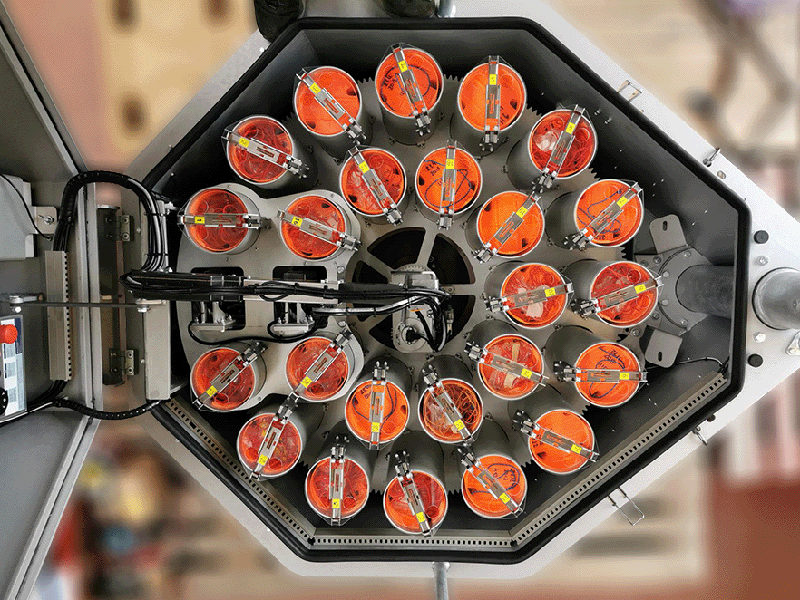

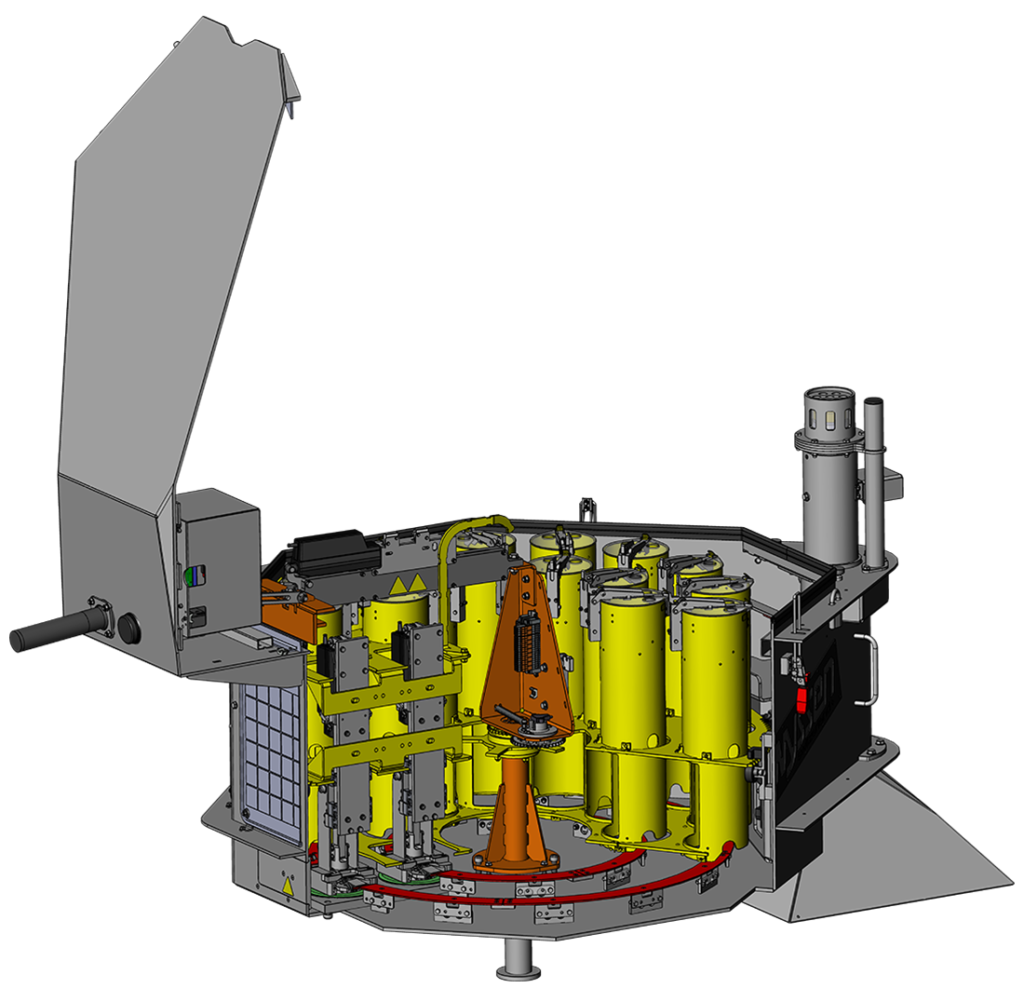

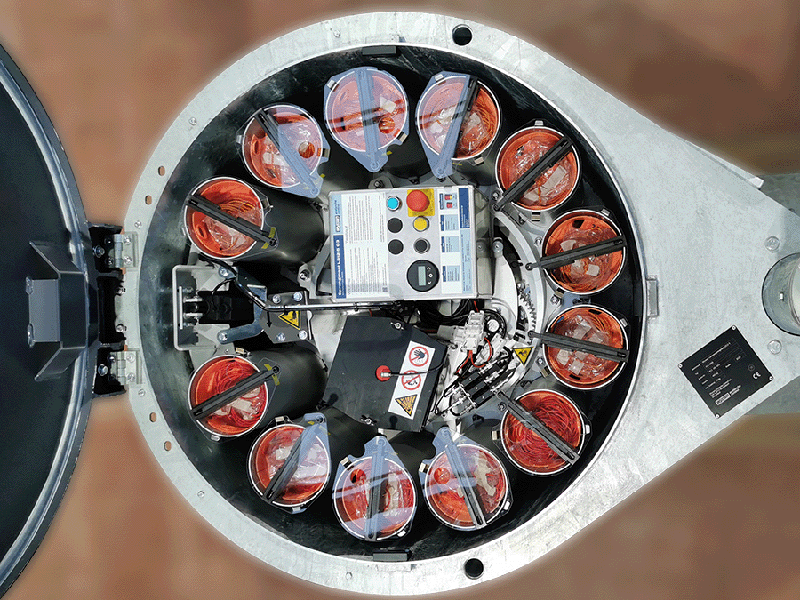

Vue intérieure du conteneur de stockage
LS12-5
LS24-5

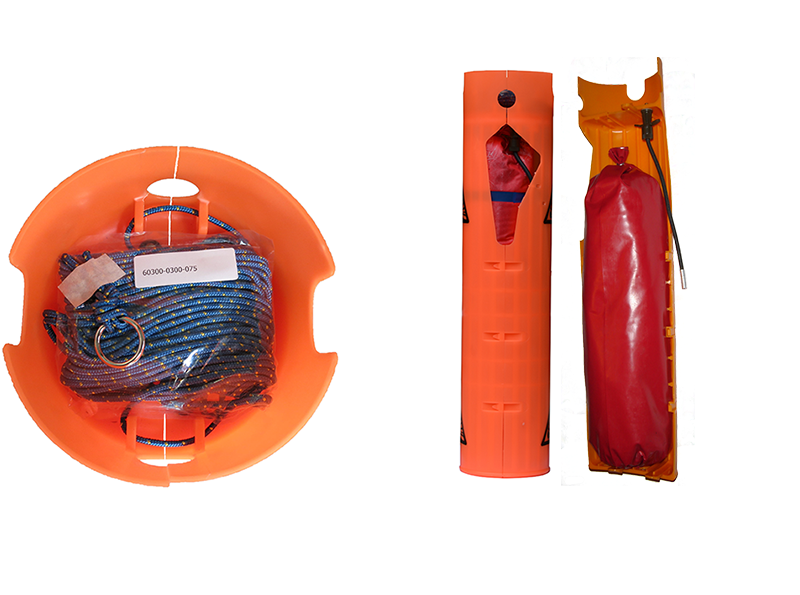

Charge 07
L‘emballage se compose de deux demi-coquilles orange (biodégradable) avec deux allumeurs. Préalablement, chacun de ces emballages peut recevoir 4 à 5 kg d‘explosifs. Les charges sont assemblées par l‘opérateur sur site. Nous livrons l’emballage pour explosifs ainsi que le sac ou est la corde de retenu (6.5 m). Les explosifs, ainsi que tous les autres éléments pyrotechniques sont achetés directement par le client auprès des fournisseurs concernés.
Utilisation uniquement avec LS12-5 et LS6-5.

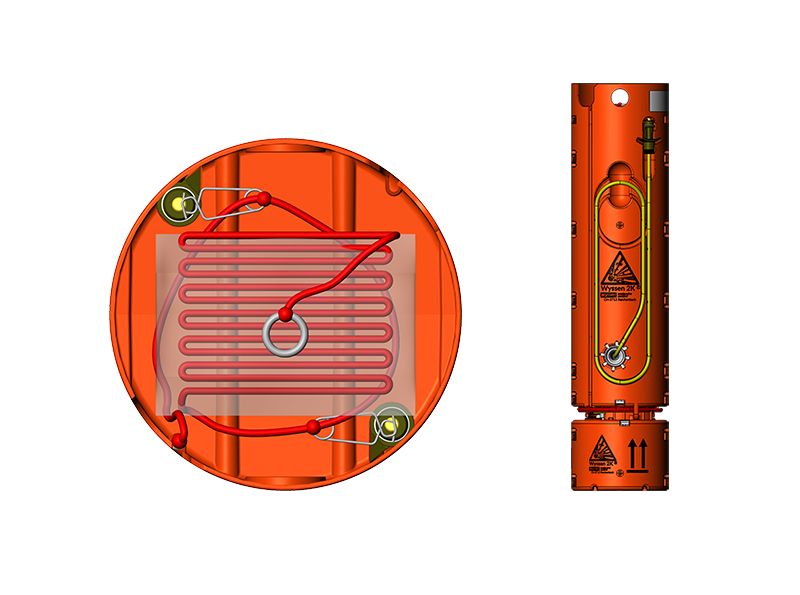

Charge Wyssen 2K®
Efficacité
La détonation à distance d‘un explosif puissant, au bon moment et au bon endroit, assure le meilleur déclenchement d‘avalanches contrôlé.
Du point de vue des exploitants, un système de minage doit être extrêmement fiable et efficace, mais également simple à utiliser et à entretenir. L‘installation en terrain de haute montagne doit être la plus simple possible et l’impact visuel et environnemental le plus minime possible. Les mâts de déclenchement d‘avalanches Wyssen répond de manière optimale à toutes ces exigences.
Une large zone d‘action permet de limiter au maximum les risques résiduels
- Une détonation au-dessus de la neige avec une charge de 4 à 5 kg permet une efficacité maximale dans une zone dont le diamètre peut atteindre jusqu‘à 260m
- Il a été prouvé que les explosifs avec des ondes de choc rapides sont très efficaces, en particulier au-dessus du manteau neigeux, à une certaine distance
- La possibilité de positionner le système sur des points technique ainsi que deux hauteurs de mât differentes permettent d‘atteindre des zones plus difficiles (les couloirs, zones rocheuses, falaises...)
- Possibilité de faire déclencher des quantités minimes de neige grâce à une efficacité optimale
- Bon test de stabilité pour évaluer le danger local d‘avalanche
Bonne rentabilité
- Faibles coûts d‘investissement et d‘exploitation par rapport aux mesures de protection structurelles permanentes
- Faibles coûts d‘exploitation grâce à un système sophistiqué
- Les dommages aux infrastructures sont évités en déclenchant de petites portions
- Avantage économique grâce à des temps de blocage réduits
Grande fiabilité
- grâce à un concept astucieux, aucune pièce critique et mobile n‘est exposée aux intempéries
- grâce à l‘alimentation solaire ou éolienne, aucune ligne électrique n‘est nécessaire dans la zone
- grâce à l‘entretien annuel, une fiabilité maximale peut être garantie
Sécurité maximale pour le personnel d‘exploitation
- Préparation des charges dans des salles adaptées
- Aucun personnel de travail sur les zones sensibles de déclenchement, grâce au déclenchement à distance
Temps de fermeture réduits grâce à une rapidité d’action, 24 heures sur 24, par tous les temps
- Les systèmes contrôlés à distance permettent une utilisation 24 heures sur 24
- Déploiement rapide et activation simultanée de plusieurs mâts possible
- Temps de fermeture courts
- Déblaiement de la neige sur les chaussés réduit, du fait que des petites quantités de neige accumulées peuvent être déclenchées à tout moment
Très respectueux de l‘environnement grâce à un faible impact
- Fondation n‘occupant qu‘ 1m2
- Construction sur site rapide, simplifiant la planification et la mise en oeuvre
- Le minage au-dessus du sol évite d‘endommager la couverture végétale
- Le démontage après utilisation est possible sans aucun problème

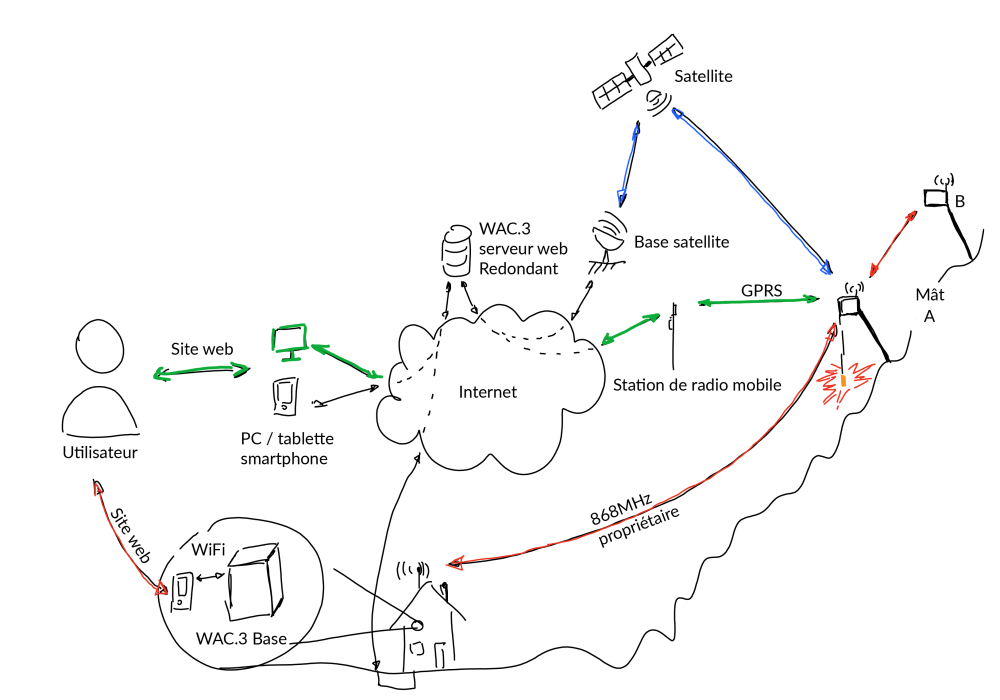

Principe de fonctionnement des mâts Wyssen
Mât de déclenchement d’avalanches Mât de déclenchement d’avalanches Mât de déclenchement d’avalanches Mât de déclenchement d’avalanches Mât de déclenchement d’avalanches Mât de déclenchement d’avalanches
Données techniques
| GÉNÉRALITÉS | LS12-5 | LS24-5 |
|---|---|---|
| Poids net du conteneur de stockage y compris les charges | 530 kg | 540 kg |
| Dimensions du conteneur de stockage (l x b x h) | 1600 x 1050 x 1200 mm | 1830 x 1360 x 1300 mm |
| Dimensions du mât (h) | 10 m / 12 m | |
| Inclinaison du mât | 15° vers l’aval | |
| Capacité de chargement | ||
| Nombre de charges par dispositif jusqu‘à | 12 Stk. | 24 Stk. |
| Quantité d’explosif par compartiment | max. 5 kg | 4.2 kg |
| Mécanisme du conteneur de stockage | ||
| Moteur | moteur à courant continu | |
| Temps de rotation pour atteindre une position | environ 13 s | environ 16 s |
| Alimentation | ||
| Batterie alimentée par panneau solaire | 12V | |
Le tout depuis une seule plateforme
La dernière génération de logiciels informatiques pour l‘exploitation, la surveillance et l‘archivage des données des mâts de déclenchement d‘avalanches Wyssen, mais aussi pour les systèmes de détection (radar, géophone…) et les stations météorologiques.
Vidéo sur le contrôle opérationnel des avalanches avec WAC.3®:
Avantages
- Interface utilisateur simple et intuitive
- Utilisable avec n‘importe quel appareil connecté à internet (tablette, ordinateur, smartphone)
- Fonctionnement indépendant de l‘emplacement
- Possibilité de déclenchement multiple
- Disponibilité accrue du système grâce à la surveillance automatisée des systèmes 24 heures sur 24, 7 jours sur 7
- Documentation et archivage automatiques des données
- Transmission des données par réseau cellulaire, radio ou satellite
Nombreuses fonctions supplémentaires
- ExploDoc
- RiskEval
- ComTool
- HeliTrack
- Stations météorologiques
- Mesure de la hauteur de neige en 3D via LIA® etc.
NOUVEAU: le WAC.3® Cockpit
L’intégration de toutes les technologies, de tous les systèmes et de toutes les informations sur une seule plateforme.

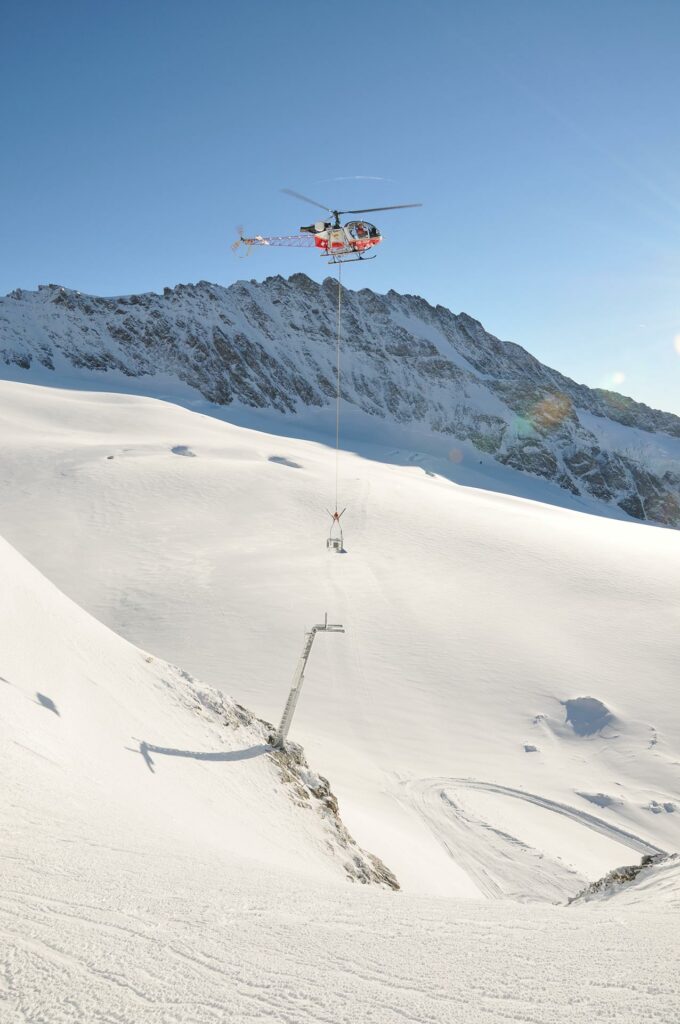

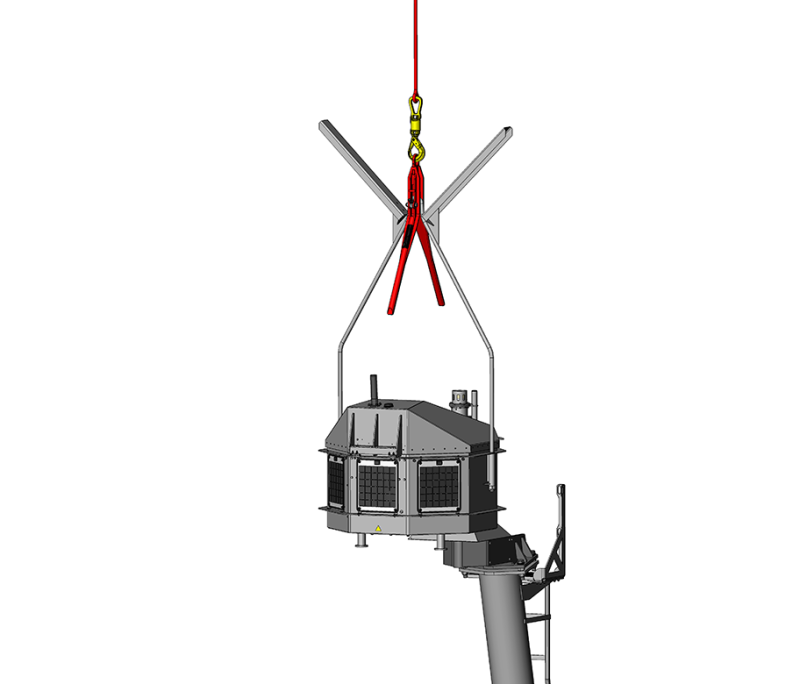

Transport par hélicoptère
Le conteneur de stockage est amené par hélicoptère sur le terrain ou les mâts se situent. Grâce au dispositif ingénieux de mise en place du conteneur, le pilote peut mettre en place et retirer le conteneur sans assistant de vol. Le conteneur de stockage est automatiquement ajusté dans la bonne position grâce à un dispositif mécanique. Un capteur de surveillance détermine la position correcte sur le mât, puis grâce à un récepteur GPS, l’utilisateur peut immédiatement visualiser dans le logiciel d’exploitation si le conteneur est sur le mât souhaité. Lorsque toutes les charges ont été larguées ou si en fin de saison la récupération du conteneur de stockage à lieu, celle-ci est faite par hélicoptère. Grâce au crochet Wyssen hélicoptère, le pilote effectue également cette manoeuvre sans assistant de vol.
Consignes de sécurité
Personnel
Seules les personnes détentrices d’un permis de minage spécifique avalanche et ayant suivi la formation donnée par la société Wyssen, peuvent employer et gérer l’installation. Il est également très important que l’opérateur dispose de la formation et de l’expérience nécessaire pour évaluer les risques, planifier les mesures, les mettre en œuvre et estimer les avalanches secondaires et les avalanches qui peuvent être plus importantes que prévu.
Routes aériennes
Les itinéraires de vol des hélicoptères transportant les boxes Wyssen seront choisis de manière à ce qu’une distance d’au moins 500 m soit maintenue à tout moment entre le lieu de prise du chargement et autour du mât explosif, dans toutes les directions, par rapport aux personnes non impliquées. Le survol direct de zones habitées, de routes fréquentées ainsi que d’installations techniques occupées par des personnes (p. ex. remontées mécaniques, restaurants d’altitude …) et de pistes de ski fréquentées est interdit.
Transport
La compagnie d’hélicoptères doit disposer d’une autorisation pour le transport des boxes chargées. Selon le pays, les itinéraires de vol prévus avec les boxes prêtes à l’emploi doivent être approuvés par les autorités compétentes.
Stockage
Autorisation de stockage d’explosifs : pour chaque emplacement de mât, le responsable doit demander à l’autorité compétente, une autorisation de stockage d’explosifs pour toute la durée d’emploi des boxes Wyssen.
Notions de base sur le déclenchement d’avalanche
L‘expérience pratique et théorique de la manière dont une avalanche survient nous permet de savoir que l‘effet d‘une détonation au-dessus du manteau neigeux conduit aux meilleurs résultats. Il permet de réduire le risque d‘avalanches imprévisibles. L‘explosif utilisé doit avoir une vitesse de détonation élevée et atteindre un volume de gaz important avec un facteur de surcharge élevé. Grâce aux tests en grandeur nature, nous pouvons démontrer que les propriétés susmentionnées des explosifs et leur hauteur par rapport au manteau neigeux permettent d’atteindre les plus grands rayons d‘action. Le tableau suivant issu du document n° 53/1996 de l‘Institut WSL pour la recherche sur la neige et les avalanches SLF Davos montre les rayons d‘action approximatifs sur la neige fraîche en fonction de la taille des explosifs et de leur hauteur au-dessus du manteau neigeux.
Afin de tester et de sécuriser efficacement une zone de départ d‘avalanche, toute la zone de départ potentielle doit être sujette à une surcharge (par ex. à l‘aide d‘une détonation). Cela est nécessaire car l‘emplacement des “hotspots” (points extrêmement vulnérables) n‘est pas connu à l‘avance. Un risque résiduel après les opérations de déclenchement n‘est acceptable que si ces “hotspots” ont été exposés à une charge supplémentaire avec une vitesse de déformation suffisamment élevée (= vitesse de détonation élevée).
| Hauteur du point de détonation | Taille des explosifs | Rayon d’action pour prévenir le déclenchement spontané | Rayon d’action pour prévenir le déclenchement par le passage d’un skieur |
|---|---|---|---|
| Explosion au-dessus de la neige (+3 - 3.5 m) | 4 - 5 kg | 120 - 130 m | 70 m |
| Explosion au-dessus de la neige (+2 - 2.5 m) | 1.5 - 2.5 kg | 80 - 90 m | 50 m |
| Explosion au-dessus de la neige (env. +1 m) | 4 - 5 kg | 80 - 90 m | 50 m |
| Explosion au-dessus de la neige (env. +1 m) | 1.5 - 2.5 kg | 60 - 70 m | 35 - 40 m |
| Explosion à la surface | 4 - 5 kg | 50 - 60 m | 30 - 35 m |
| Explosion à la surface | 1.5 - 2.5 kg | 35 - 40 m | 20 - 25 m |
| Explosion dans la neige (env. -0.2 m) | 4 - 5 kg | 40 m | 25 m |
| Explosion dans la neige (env. -0.2 m) | 1.5 - 2.5 kg | 25 m | 15 m |
| Explosion dans la neige (-0.7 m) | 1.5 - 5 kg | 10 m | 5 - 10 m |
| Mortier 12 cm (0 m) | 3 kg | 40 m | – |
| Lance-roquette 8.3 cm (0 m) | 0.7 kg | 20 - 25 m | 10 - 15 m |
| Mortier 8.1 cm (0 m) | 0.6 kg | 15 - 20 m | 10 m |
Tableau extrait du document n° 53/1996 de l‘Institut WSL pour la recherche sur la neige et les avalanches SLF Davos
